Liitokala Lii-600 LCD încărcător pentru baterii, cu curent de încărcare de 12A

Parametri specifici r style=„color: #5a5a5a; font-family: Arial, 宋体, Helvetica, sans-serif, Verdana; font-size: 12px;” />Tensiune de intrare: DC 12V / 5A
Tensiune de ieșire: DC 4.2V / DC 1.48V


Output current
Curent de încărcare baterie litiu: (250mA / 500mA / 1000mA
/ 1500mA / 2000mA / 3000mA) * 4
NiMH curent de încărcare a bateriei: (250mA / 500mA / 1000mA) * 4
Curent descărcare: 250mA / 500mA / 750mA


Specificații baterie: 26650,21700,18650,18350, 20650,14500, AA, AAA, etc.


Metodă terminare: monitorizare inteligentă a tensiunii


Utilizare
1. MOD: (selectarea modului), inclusiv modul de încărcare, modul de descărcare, modul de detectare a capacității de TESTARE și modul de reparare;

2. CURENT: (selecție de curent de atingere scurtă) inclusiv 250mA / 500mA / 1000mA / 1500mA / 2000mA / 2500mA / 3000mA; atingeți lung punctul „ÎNCĂRCARE”, puteți alege automat sau manual de lucru;

3. 1/2/3/4 puncte tactile ale canalului: (corespunzând cu 1/2/3/4 canale respectiv); scurt touch poate selecta independent și vizualiza datele corespunzătoare ale canalului, lung touch orice punct poate controla ecranul LCD (constant luminos sau stins);

4. În orice situație, atingeți modul de așteptare și faceți clic pe „bip” pentru a schimba modul de încărcare (încărcare), modul de descărcare (descărcare), modul TEST (detectarea capacității) și modul REPARARE (reparare), apoi atingeți în 8 secunde. Atingeți punctul tactil corespunzător funcției pentru a schimba modul

3.1 În orice stare, atingeți și mențineți apăsat sunetul prompt al modului „beep”, puteți intra în modul TEST;

3.2.1 După ce intrați în modul TEST, în 8 secunde, puteți atinge lung punctul de atingere (CURRENT) pentru a selecta modul MANUAL sau modul AUTOMAT. După selectarea modului MANUAL, atingeți scurt punctul de atingere (CURRENT) pentru a selecta dimensiunea curentă. După 8 secunde, curentul pe care îl alegeți va fi blocat pentru încărcare. Dacă nu se face nici o setare în 8 secunde, sistemul va bloca automat 1000mA curent pentru încărcare; dacă AUTO este selectat, sistemul va distribui automat curentul în funcție de starea bateriei;

3.2.2 Când bateria este complet încărcată, sistemul va trece automat la descărcare. Curentul de descărcare este determinat de curentul de încărcare. (Când încărcarea este de 250mA, descărcarea este, de asemenea, 250mA; atunci când încărcarea este de 500mA sau 1000mA, descărcarea este de 500mA; atunci când încărcarea este de peste 1000mA, descărcarea este de 750mA), și înregistrați datele în timpul descărcării, astfel încât să detecteze capacitatea de descărcare a bateriei.

3.2.3 Când bateria este descărcată, sistemul va comuta automat la încărcare. Încărcătorul va reîncărca bateria cu parametrii curenți selectați anterior și va înregistra datele de încărcare pentru a detecta capacitatea de încărcare a bateriei. În acest moment, sistemul afișează „END” și oprește încărcarea.

4) REPARARE (mod reparare)

4.1 În MANUAL (reglare manuală), acest mod este reparat cu curent de 250mA;

4.2 În regim AUTO (reglare automată), procesul de reparare a bateriei cu litiu (Li-ion-3.7v) se bazează pe gama sa actuală (250mA / 500mA / 1000mA / 1500mA / 2000mA / 2500mA / 3000mA), iar sistemul alocă automat curent pentru încărcare. Până la maxim

4.3 În cadrul AUTO (reglare automată), procesul de reparare a bateriei Ni-MH (Ni-MH-1.2V) este că sistemul se încarcă automat cu curent de 250mA, iar apoi se descarcă și se reîncarcă cu curentul corespunzător. După mai multe încercări, va fi complet reparat.

Atingeți punctul de contact al funcției corespunzătoare în câteva secunde pentru a schimba modul, dimensiunea curentă, încărcarea independentă, mixtă, funcția de detectare a capacității, 8 secunde după selecție, va intra în starea de lucru, în starea de lucru, puteți atinge (1/2/3/4) touch Faceți clic pentru a vizualiza situația canalului corespunzător, inclusiv tipul bateriei/modul de încărcare/capacitatea de încărcare (mAh)/timpul de încărcare (h)/curentul de încărcare (mA)/tensiunea bateriei (V)/procentajul de tensiune internă a bateriei (mație)/Pentru parametri precum temperatura °C, „End” va fi afișat la sfârșit, iar acest proces de lucru este terminat.

Patru, descrierea modului de funcționare:

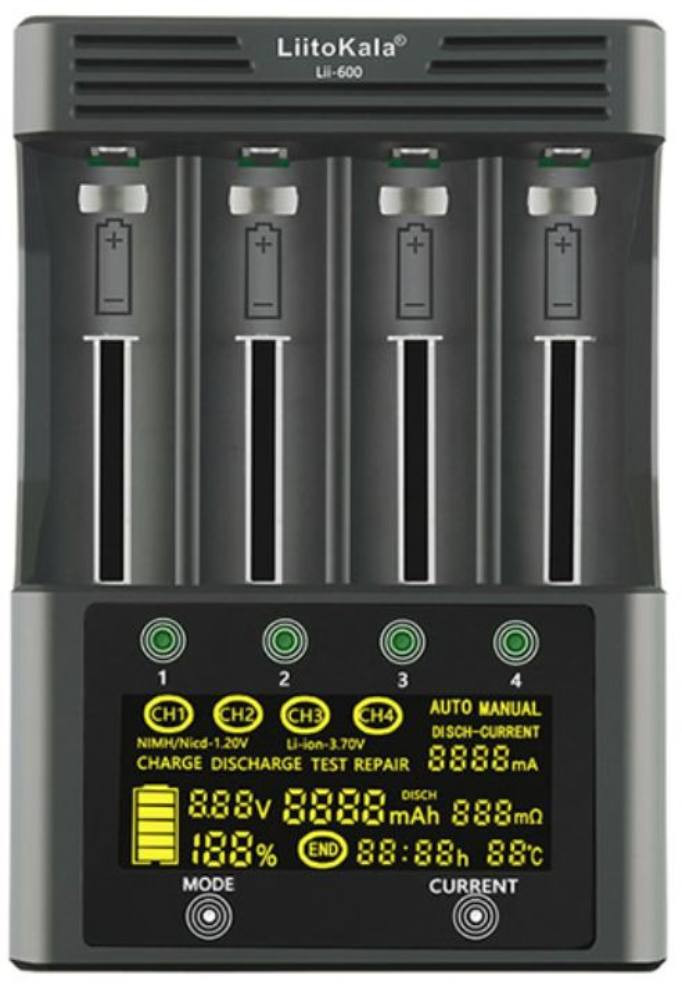

Când încărcătorul este conectat la sursa de alimentare, ecranul LCD al încărcătorului este imediat complet luminos și complet afișat și, în același timp, luminile LED cu 1/2/3/4 canale indică faptul că roșu și verde sunt gata să intre. Dacă bateria nu este introdusă, va afișa „Null” și indicatorul nu va fi pornit, dacă o baterie este introdusă sau bateria este conectată invers, va afișa „Err”, bateria funcționează normal, lumina roșie cu LED-uri este întotdeauna aprinsă, bateria este plină sau lumina verde cu LED-uri este întotdeauna aprinsă cu un sunet prompt;

1) ÎNCĂRCARE (mod de încărcare)

1.1 Atunci când încărcătorul este instalat și bateria este conectată la sursa de alimentare, sistemul intră automat în modul de încărcare (CHARGE), atingeți lung punctul „CHARGE”, sistemul intră în modul manual de încărcare, curentul de încărcare implicit al încărcătorului este de 1000mA (dacă punctul de încărcare nu este atins de mult timp, sistemul se va încărca în modul AUTO, sistemul va distribui automat curentul în funcție de starea încărcată a bateriei); în 8 secunde, puteți selecta curentul prin punctul de atingere scurt (CURRENT) pentru încărcare, iar sistemul va bloca curentul selectat după 8 secunde Încărcare, dacă nu se face nici o setare în 8 În câteva secunde, sistemul se va încărca automat cu 1000mA curent în mod implicit. În acest moment, funcțiile curente și alte funcții nu pot fi modificate. Dacă trebuie să îl schimbați, trebuie să atingeți și să mențineți apăsat MODUL și apoi să selectați din nou;

1.2 În modul de încărcare CHARGE, încărcarea independentă sau selectarea diferită a curentului și încărcarea mixtă a diferitelor baterii pot fi schimbate arbitrar în 8 secunde; operarea simplă
Single, atingeți punctul de atingere corespunzător al bateriei cu 1/2/3/4 celule în 8 secunde, apoi atingeți MODUL pentru a schimba modul, atingeți punctul CURENT pentru a schimba funcțiile de încărcare actuale, independente, mixte și de detectare a capacității. După selectarea acestuia, va intra în starea de lucru. Rețineți că curentul de încărcare trebuie selectat în funcție de capacitatea bateriei. Dacă nu este necesară încărcarea rapidă, se recomandă încărcarea cu 500mA, care este cea mai potrivită și mai sigură;

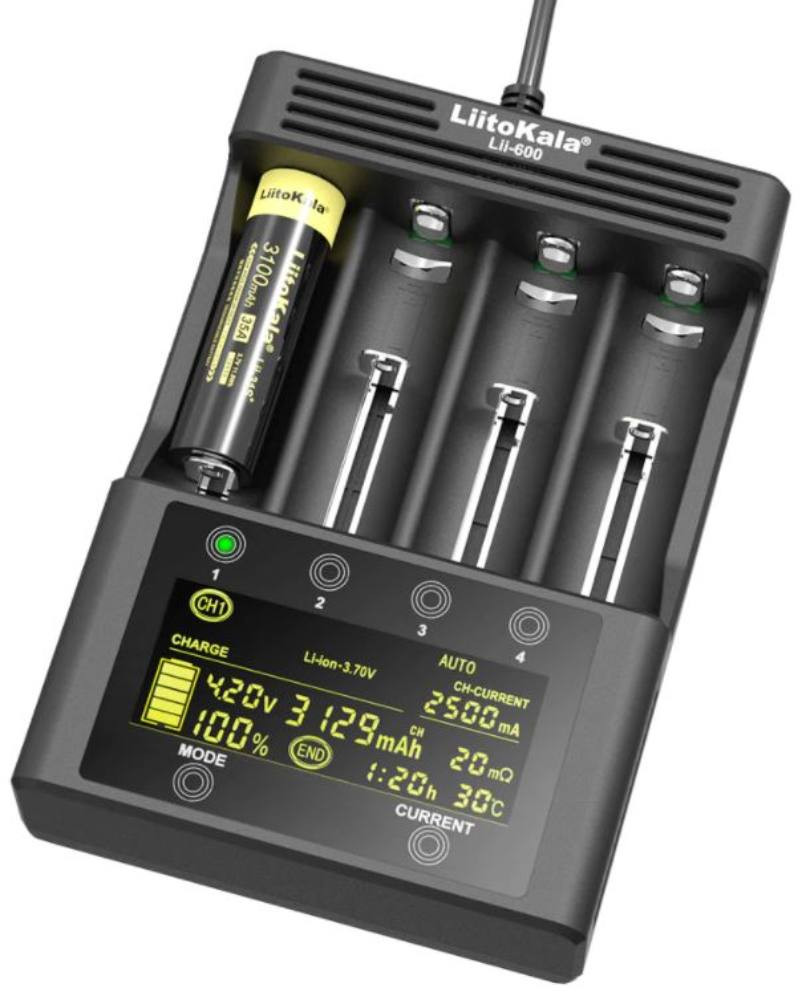

1.3 În modul de încărcare, puteți comuta pentru a vizualiza starea fiecărui slot prin atingerea punctelor tactile 1/2/3/4: inclusiv tipul bateriei/modul de încărcare/capacitatea de încărcare (mAh)/timpul de încărcare (h)/curentul de încărcare (mA)/tensiunea bateriei (V) / procentul de rezistență internă a bateriei (mconcentrație) / temperatura °C și alți parametri, după ce bateria este complet încărcată, va afișa „End” (sfârșitul încărcării);

1.4 Curentul de încărcare al bateriei Li-ion poate fi de 250mA / 500mA / 1000mA / 1500mA / 2000mA / 2500mA / 3000mA;

1.5 Curentul de încărcare al bateriei Ni-MH poate fi de 250mA / 500mA / 1000mA.

1.6 Consultați următorul tabel pentru procesul de încărcare:
Introducere încărcare Selectați AUTO sau MANUAL Selectați încărcarea curentă a bateriei END

2) EVACUARE (mod descărcare)

2.1 După ce încărcătorul este instalat și bateria este conectată la sursa de alimentare, atingeți (MOD) pentru a selecta (modul de descărcare) în 8 secunde, apoi atingeți (CURRENT) pentru o lungă perioadă de timp pentru a face sistemul să intre în modul de descărcare manuală, selectați curentul necesar ( 250mA / 500mA / 750mA), dacă nu selectați curentul, sistemul implicit curentul de descărcare la 500mA. După ce opriți atingerea, sistemul va bloca selecția pentru a funcționa după 8 secunde. Dacă sistemul este descărcat în modul AUTOMAT, sistemul va distribui automat curentul în funcție de starea bateriei descărcate; sistemul va înregistra datele în timpul descărcării pentru a detecta capacitatea de descărcare a bateriei.
2.2 Prin atingerea punctelor de atingere 1/2/3/4,

2.3 Consultați următorul tabel pentru procesul de descărcare:
Introduceți descărcarea pentru a selecta descărcarea curentă a bateriei END

3) TEST (modul de testare a capacității)
Modul TEST este de a încărca mai întâi bateria complet, apoi descărcați bateria și înregistrați puterea de descărcare și alți parametri, apoi încărcați automat bateria complet în timp ce înregistrați puterea de încărcare și alți parametri și, în cele din urmă, încărcați-o complet. Are atât funcția de testare a capacității de descărcare, cât și funcția de testare a capacității de încărcare.
