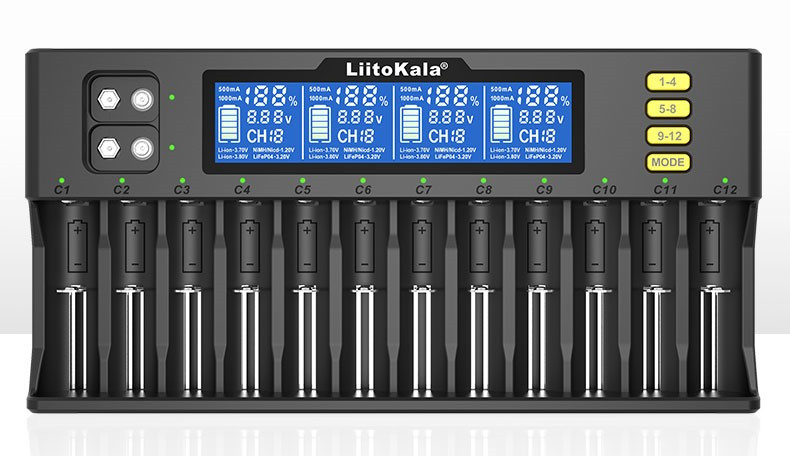

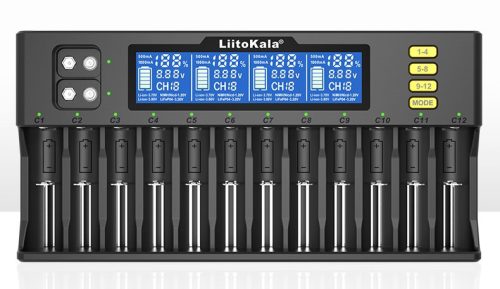

Liitokala Lii-S12 LCD încărcător pentru baterii - pentru încărcarea paralelă a 12 acumulatori

Specificații

• Marca LiitoKala
• Numărul modelului: Lii-S12
• Tensiune de intrare: 12V/3.5A
• Tensiune de ieșire:
• Pentru Li-ion: DC 4.2V
• DC 1,48V pentru NiMH/Ni-cd: DC 1,48V
• DC 3,65V pentru LiFePO4
• DC 9V pentru NiMH
• Curent de ieșire

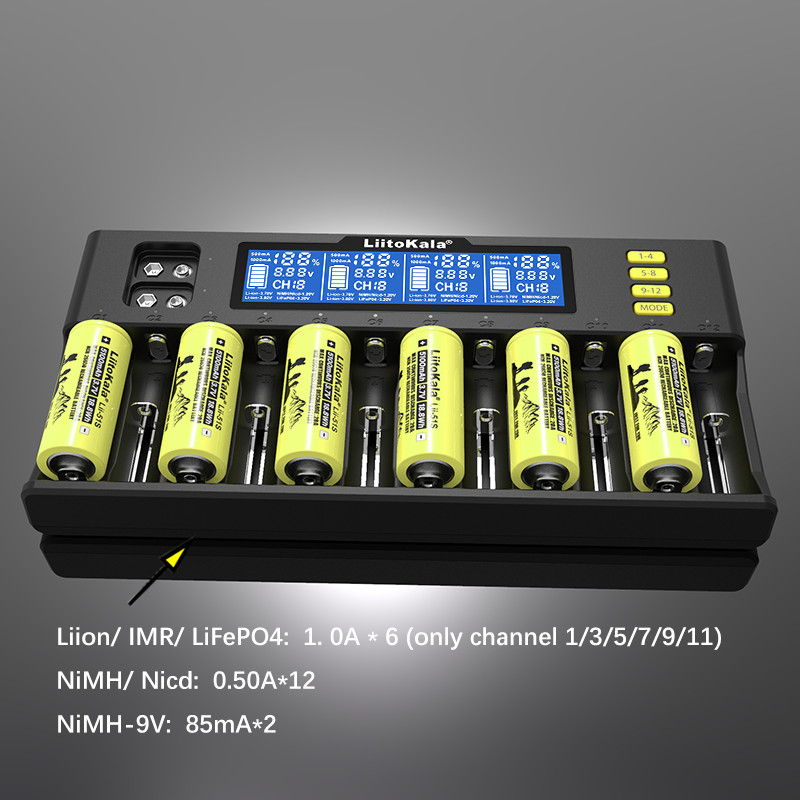

  Curent de încărcare pentru baterii litiu: 1000mA*6 / (doar pe canalele 1/3/5/7/9/11)
  Curent de încărcare pentru baterii NiMH: 500mA*8
• Curent de încărcare pentru baterii 9V: 85mA*2
• Compatibil cu toate tipurile de baterii reîncărcabile;
  Ni-MH/Cd: AA, AAA, A, SC, C, 9V etc.
  Li-ion/IMR/LiFePO4: 26650, 20700, 18650, 18490,
  17700, 17500, 16340(RCR123), 14500, 10440
• Culoare: Negru

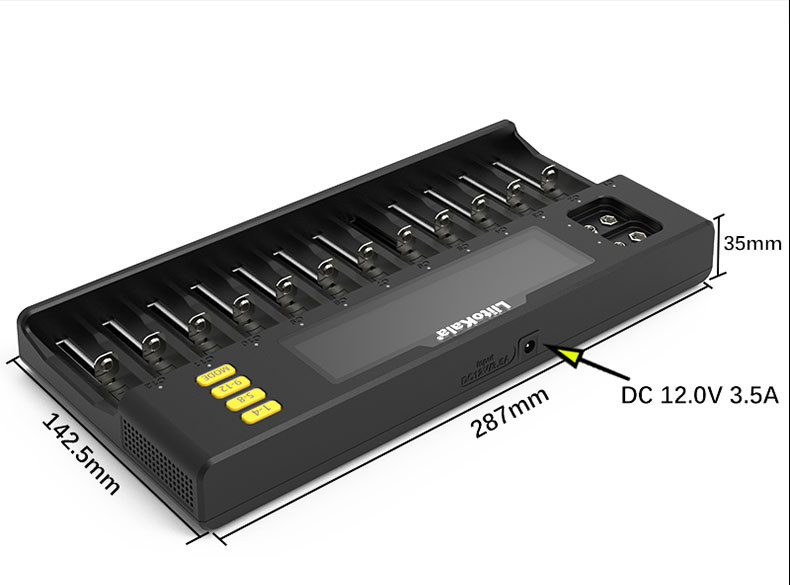

• Dimensiuni baterie principală: aprox. 28.7*14.3*3.5cm
  Dimensiuni ambalaj: aprox. 30.8*22.3*5.5cm
  Greutate ambalaj: aprox. 920g

Funcții încărcător:

• Intrare DC12V 3,5A (minimum), încărcare inteligentă și sistem de gestionare microprocesor pentru fiecare slot;

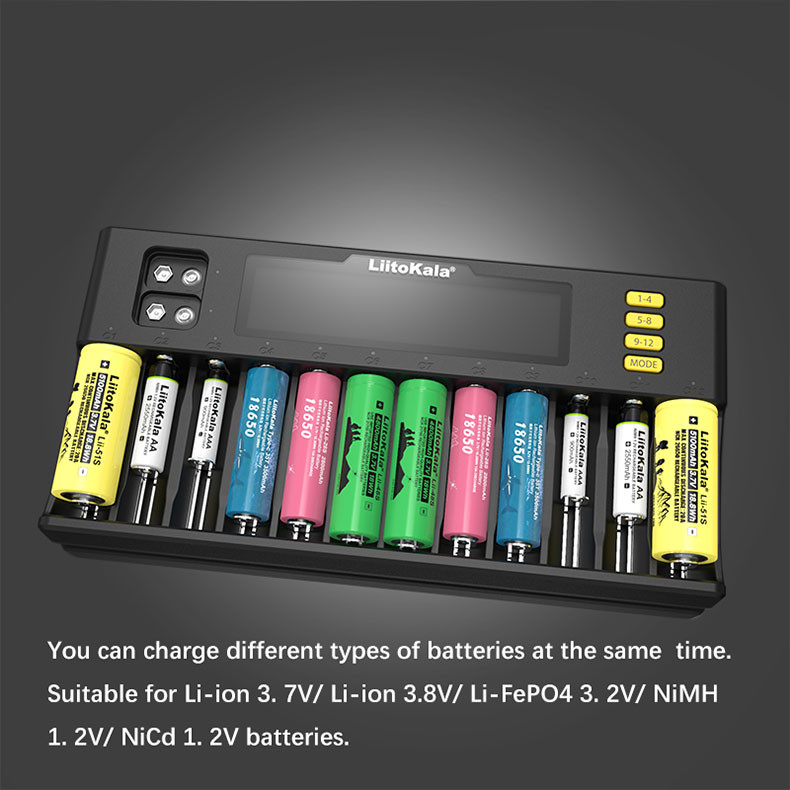

• Principala caracteristică a încărcătorului este încărcarea simultană a mai multor tipuri de baterii și încărcarea bateriilor 9V NiMH;
• În timpul încărcării, ecranul LCD poate afișa simbolul bateriei / canalul CH și datele, cum ar fi tipul bateriei (LI-ION, NIMH / curentul de încărcare A / tensiunea bateriei V / procentajul % al canalului; Ecranul în stand-by arată „zero”. Dacă canalul este în scurtcircuit sau bateria este conectată invers, apare mesajul „Err”. Dacă bateria este complet încărcată, datele afișate pe ecranul LCD sunt salvate, iar ecranul va arăta 100%. Simbolul bateriei nu va clipi când este complet încărcată; Fiecare slot este echipat cu LED-uri roșii și verzi. LED-ul roșu luminează în timpul încărcării, iar LED-ul verde luminează când încărcarea este finalizată. Dacă bateria sau slotul sunt anormale (scurtcircuit / reconectare inversă etc.), LED-ul roșu va clipi ca avertisment;
• Sistemul poate identifica automat bateria Li-ion de 3,70 V și bateria NiMH/NiCd (1,20 V). Apăsați butonul MODE pentru a selecta manual bateria LiFePO4 de 3,20V și bateria Li-ion de 3,80V (IMR). Bateria NiMH (9,0V) reîncărcabilă nu va afișa datele pe ecranul LCD în timpul încărcării;
• Dispune de funcție de activare a tensiunii de 0 V și nu poate încărca la tensiunea de 1,65-2,20V (dar va activa curentul de încărcare lent);
• Include mai multe funcții de protecție, cum ar fi protecția la supraîncărcare, suprasarcină, descărcare excesivă, scurtcircuit, conexiune inversă etc., și poate identifica automat și inteligent bateriile defecte;
• Se potrivesc baterii de până la 70 mm lungime

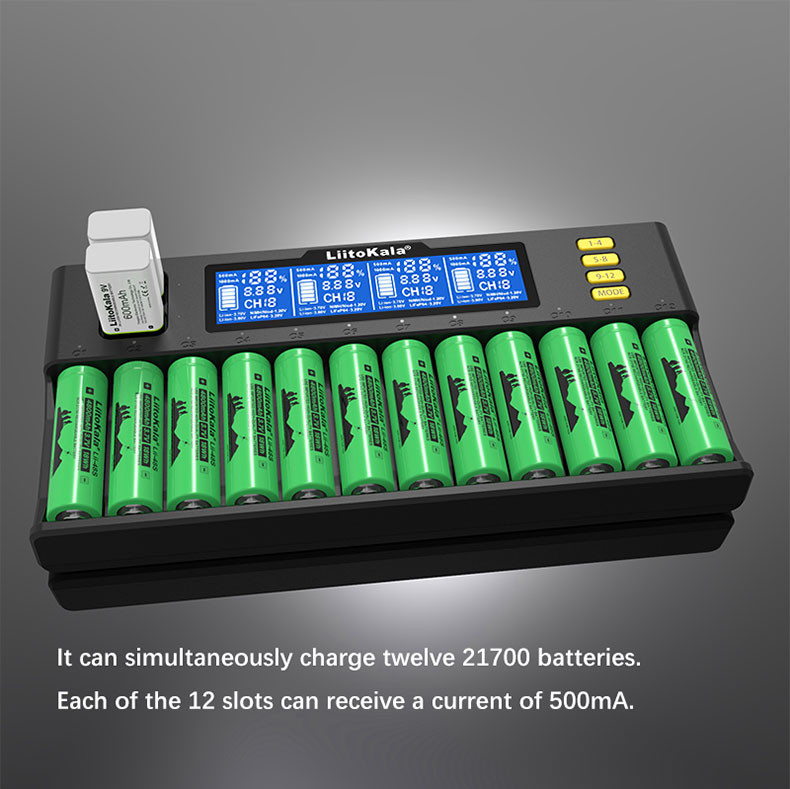

• În cazul încărcării simultane a 12 baterii, curentul maxim este de 500mA pe slot
• Poate încărca până la 12 baterii 21700 simultan

Utilizare

1. Buton MODE (modul de încărcare): Acest buton selectează tipul de baterie; După ce încărcătorul este pornit, apăsați butonul MODE în termen de 8 secunde pentru a selecta tipul de baterie reîncărcabilă (Li-ion-3,70V, Li-ion-3,80V, LiFePO4-3,20V), iar bateria NiMH / Nicd-1,20V va fi identificată automat; În timpul procesului de încărcare, țineți apăsat butonul MODE pentru a selecta din nou tipul de baterie, dar datele de încărcare anterioare nu vor fi salvate;

2. Apăsați butonul 1-4, 5-8, 9-12 pentru a verifica statusul fiecărei baterii pe canalele 1-12. Apăsați acest buton pentru a vizualiza starea de încărcare a celor patru sloturi de baterii și datele de încărcare de la canalul mic la canalul mare (direcția CH1CH12); Apăsați și mențineți apăsat acest buton mult timp pentru a stabiliza iluminarea ecranului și apăsați din nou pentru a reveni la starea normală de iluminare;

Ecran LCD:

1. După ce încărcătorul este conectat la sursa de alimentare, ecranul LCD va apărea complet timp de aproximativ 3 secunde, apoi va arăta doar zero. În același timp, indicatorul corespunzător canalului va trece mai întâi de la roșu la verde, apoi se va opri, iar ecranul va arăta zero; Indicatorul verde de pe canalul de 9 V va rămâne aprins în starea de așteptare;

2. Când bateria este detectată, ecranul LCD va arăta simbolul bateriei/canalul CH și tipul bateriei pe canal (Li-ion-3,70V, Li-ion-3,80V, LiFePO4-3,20V, Ni MH/Nicd-1,20V)/curentul de încărcare A/tensiunea bateriei, procentajul și alte date. Selectați tipul de baterie al încărcătorului (de exemplu 3,20V/3,80V sau implicit), iar simbolul bateriei va clipi de 9 ori. După aproximativ 9 secunde, bateria va fi oficial încărcată. Atunci simbolul bateriei va apărea în formă circulară, indicând faptul că încărcarea este în curs, iar indicatorul corespunzător canalului va fi roșu;

În timpul încărcării, apăsați butoanele 1-4, 5-8, 9-12 pentru a vizualiza parametrii bateriilor fiecărui compartiment; Dacă LCD-ul este întunecat, apăsați orice buton pentru a ilumina ecranul; Țineți apăsate butoanele 1-4, 5-8, 9-12 pentru a face ecranul LCD să apară normal; Dacă încărcarea este completă, simbolul bateriei nu va mai clipi, va apărea 100%, datele de încărcare vor fi salvate, iar ecranul va rămâne verde.

3. Dacă se detectează o anomalie a bateriei sau a canalului (scurtcircuit/reconectare inversă etc.), pe ecran va apărea canalul corespunzător al bateriei CH, mesajul Err, toate simbolurile bateriilor și simbolul bateriei de pe canalul corespunzător vor clipi, iar indicatorul roșu corespunzător va clipi ca avertisment; Dacă canalul de încărcare de 9V detectează o anomalie a bateriei sau canalului (scurtcircuit/reconectare inversă etc.), ecranul nu se va schimba, dar cele două indicatori vor fi roșii simultan.
