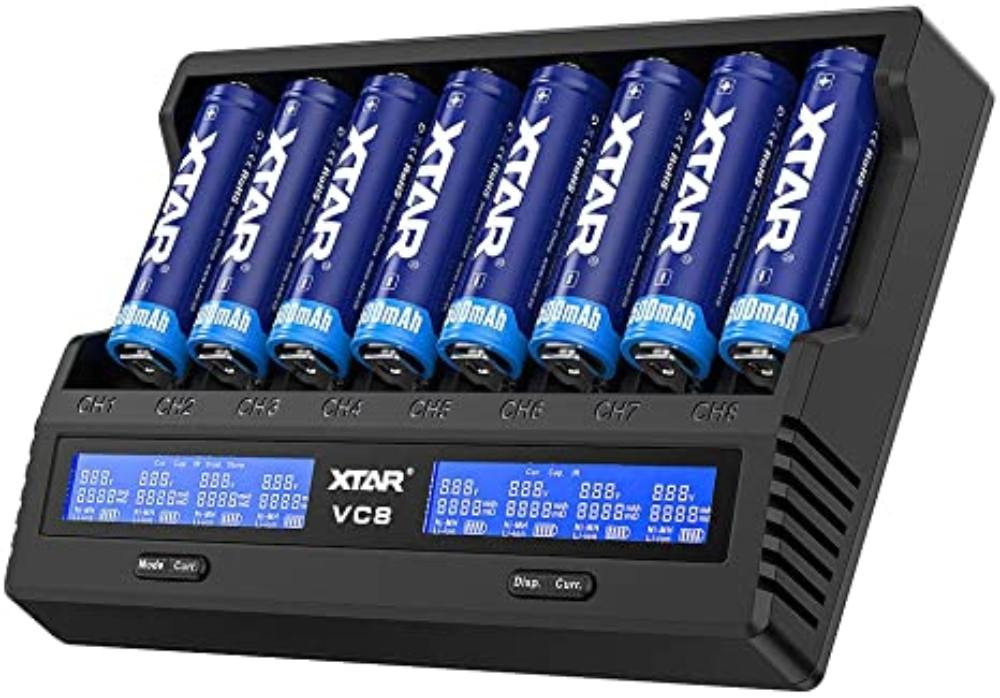

XTAR VC8 încărcător de acumulatori

VC8 este primul încărcător de baterii cu 8 sloturi de la XTAR. Cu intrare de tip C, sprijină încărcarea rapidă QC3.0 și poate atinge un curent de până la 3A pe slot. Dispune de cinci opțiuni de curent de încărcare (3A/2A/1A/0.5A/0.25A). Ecranul LCD oferă informații complete în timp real despre procesul de încărcare.
Este compatibil cu următoarele tipuri de baterii:

• Li-ion/IMR/INR/ICR/ICR 3.6V/3.7V: 10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 20700 / 21700 / 22650 / 25500 / 26650
• Ni-MH/Ni-CD 1.2V: AAAA / AAA / AA / A / SC / C
  Notă: Este compatibil și cu încărcarea bateriilor protejate 20700/21700.
• Intrare QC3.0 (5V 2A / 9V 2A)
• Curent constant ajustabil: 3Ax1 / 2Ax2 / 1Ax4 / 0,5Ax8
• Tensiune finală de încărcare: 4,20±0,05V / 1,45±0,1V
• Curent final de încărcare ≤120mA
• Temperatura de operare: 0-40°C

Utilizare

I. Funcția de încărcare

După conectarea sursei de alimentare și introducerea bateriilor, încărcarea începe automat.

II. Funcția de activare 0V
La introducerea bateriilor, acestea sunt detectate și activate automat. Bateriile care nu pot fi activate sunt recunoscute ca fiind defecte, iar pe ecran va apărea mesajul „Err”.

III. Funcțiile butoanelor
Butonul „Mode” și „Curr.” de pe partea stângă controlează sloturile de la CH1 la CH4. Butoanele „Disp.” și „Curr.” de pe partea dreaptă controlează sloturile de la CH5 la CH8.
Sloturile CH1 până la CH8 suportă încărcarea bateriilor. În plus, sloturile CH1 până la CH4 au două funcții avansate: funcția de clasificare și funcția de stocare.
* Cu ajutorul funcției de clasificare, încărcătorul poate testa capacitatea reală a bateriei, astfel încât utilizatorii să poată verifica dacă capacitatea bateriei este supraestimată sau nu. De asemenea, dacă există baterii care nu au fost utilizate de mult timp, utilizatorul poate utiliza funcția de stocare VC8 pentru a încărca/descărca bateriile la tensiunea nominală, maximizând astfel durata de viață a acestora.
1. CH1-CH8
În modul de încărcare,
◆ Apăsați butonul „Mode”/„Disp.” pentru a comuta între curent (Cur), capacitate (Cap) și rezistență internă (IR).
◆ Apăsați butonul „Curr.” pentru a schimba curentul de încărcare, între 3A/2A/1A/0.5A/0.25A. (Aceasta este o rotație ciclică, ceea ce înseamnă că după fiecare ciclu, curentul de încărcare revine la valoarea inițială).
2. CH1-CH4
Apăsați și mențineți apăsat butonul „Mode” pentru a comuta între modul de încărcare, modul de clasificare („Grad.”) și modul de stocare („Store”).
IV. Ecran LCD
1. În modul de încărcare,
Dacă apare eticheta „CAP”, după încărcarea completă a bateriei, pe ecran va apărea „FULL” și capacitatea va fi actualizată periodic.
Dacă apare eticheta „CUR”, după încărcarea completă a bateriei, pe ecran va apărea „FULL” și curentul va fi actualizat periodic.
Dacă apare eticheta „IR”, după încărcarea completă a bateriei, pe ecran va apărea „FULL” și rezistența internă a bateriei.
* Când bateria este complet încărcată, încărcătorul nu va testa rezistența internă a bateriei pentru a preveni încărcarea excesivă. De asemenea, nu va efectua teste dacă curentul de intrare al adaptorului este mai mic de 700mA.
2. În modul de clasificare, încărcătorul va încărca bateria, iar după încărcarea completă, aceasta va fi descărcată. Apoi, încărcătorul va încărca din nou bateria complet. În prima perioadă de încărcare, ecranul va arăta curentul de încărcare în timp real; la descărcare, ecranul va arăta capacitatea acumulată (curentul de descărcare fiind de 300mA); în a doua perioadă de încărcare, ecranul va arăta curentul de încărcare în timp real și capacitatea acumulată, periodic. Când evaluarea este finalizată, pe ecran va apărea „DONE” și capacitatea evaluată va fi actualizată periodic.
3. În modul de stocare, dispozitivul va încărca bateriile cu tensiune mai mică de 3.7V/1.2V și va descărca bateriile cu tensiune mai mare de 3.7V/1.2V.
Când stocarea este completă, pe ecran va apărea „DONE” și tensiunea de 3.7V/1.2V.
* În modul de stocare, VC8 poate fi utilizat pentru a încărca baterii LiFePO4.
V. Pornirea/Oprirea luminozității
Fără nicio operațiune, ecranul se va stinge în 1 minut. Apăsați și mențineți apăsat butonul „Curr.” pentru a opri iluminarea de fundal și pentru a o porni din nou la orice acțiune ulterioară.
