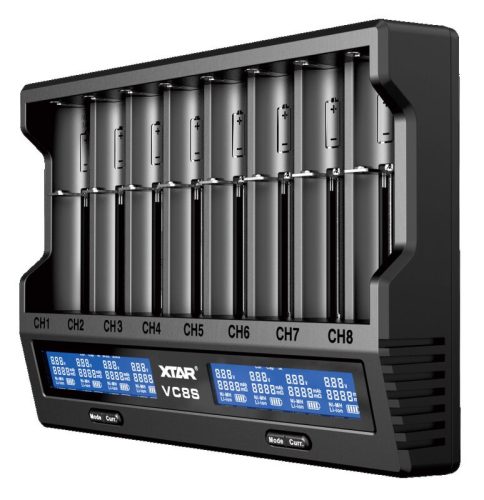

XTAR VC8S pachet de încărcător pentru acumulatori

• Funcție de testare a capacității, pe toate cele 8 sloturi simultan


• Măsurarea rezistenței interne


• Livrat împreună cu adaptorul PD45II (45W)


• Funcție de încărcare optimizată pentru tensiunea de stocare
  Compatibil cu următoarele tipuri de baterii:


• 3.6V/3.7V Li-ion/IMR/INR/ICR/ICR 10440 / 14500 / 14650 / 16340 / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 20700 / 21700 / 22650 / 25500 / 26650
  1.2V Ni-MH/Ni-CD AAAA / AAA / AA / A / SC / C
  Notă: Este compatibil cu încărcarea bateriilor protejate 20700/21700.


• Intrare QC3.0 (5V 2A / 9V 2A)


• Curent constant reglabil: 2x3A / 4x 2A / 8x1A / 8x0.5A / 8x0.25A


• Tensiunea finală de încărcare: 4,20±0,05V / 1,45±0,1V


• Curentul final de încărcare ≤120mA


• Temperatura de operare: 0-40°C

Utilizare

I. Funcția de încărcare

După conectarea alimentatorului și introducerea bateriilor, încărcarea va începe automat.

II. Funcția de activare 0V
La introducerea bateriilor, acestea sunt recunoscute și activate automat. Bateriile care nu pot fi activate sunt identificate de sistem ca elemente defecte, iar pe ecran apare mesajul "Err".

III. Funcțiile butoanelor
Butoanele "Mode" și "Curr." de pe partea stângă controlează sloturile de la CH1 la CH4. Butoanele "Disp." și "Curr." de pe partea dreaptă controlează sloturile de la CH5 la CH8. Sloturile de la CH1 la CH8 acceptă încărcarea bateriilor. De asemenea, sloturile de la CH1 la CH4 au două funcții avansate, funcția de clasificare și funcția de stocare.
* Încărcătorul poate testa capacitatea reală a bateriei folosind funcția de clasificare, astfel încât utilizatorii să poată afla dacă capacitatea bateriei este supraestimată sau nu. În plus, dacă există baterii care nu au fost utilizate de mult timp, utilizatorul poate folosi funcția de stocare a VC8 pentru a încărca/descărca bateriile la tensiunea nominală pentru a maximiza durata de viață a acestora.
1. CH1-CH8
În modul de încărcare,
◆ Apăsați butonul "Mode"/"Disp." pentru a comuta între Cur (curent), Cap (capacitate) și IR (rezistență internă).
◆ Apăsați butonul "Curr." pentru a schimba curentul de încărcare între 3A/2A/1A/0.5A/0.25A. (Aceasta este o schimbare ciclică, ceea ce înseamnă că curentul de încărcare revine la valoarea inițială după un ciclu).
2. CH1-CH4
Țineți apăsat butonul "Mode" pentru a comuta între modurile de încărcare, clasificare ("Grad.") și stocare ("Store").
IV. Ecran LCD
1. În modul de încărcare,
Când se afișează "CAP", după încărcarea completă a bateriei, pe ecran va apărea "FULL" și capacitatea va apărea în mod repetat.
Când se afișează "CUR", după încărcarea completă a bateriei, pe ecran va apărea "FULL" și curentul va apărea în mod repetat.
Când se afișează "IR", după încărcarea completă a bateriei, pe ecran va apărea "FULL" și rezistența internă a bateriei.
* Când bateria este complet încărcată, încărcătorul nu va testa rezistența internă pentru a evita supraîncărcarea bateriei. De asemenea, nu va face acest lucru dacă curentul de intrare al adaptorului este mai mic de 700mA.
2. În modul de clasificare, încărcătorul va încărca bateria, apoi o va descărca după încărcare completă. Apoi, încărcătorul va reîncărca bateria complet.
În prima perioadă de încărcare, ecranul va arăta curentul de încărcare în timp real; în timpul descărcării, ecranul va arăta capacitatea acumulată descărcată (curentul de descărcare este de 300mA); în a doua perioadă de încărcare, ecranul va arăta din nou curentul de încărcare în timp real și capacitatea acumulată descărcată. După finalizarea procesului de clasificare, ecranul va afișa "DONE" și capacitatea clasată va apărea în mod repetat.
3. În modul de stocare, dispozitivul va încărca bateriile cu tensiune mai mică de 3,7V/1,2V și le va descărca pe cele cu tensiune mai mică de 3,7V/1,2V.
Bateriile cu tensiune mai mare de 3,7V/1,2V vor fi încărcate. După finalizarea procesului de stocare, ecranul va afișa "DONE" și 3,7V/1,2V.
* În modul de stocare, VC8 poate fi folosit pentru încărcarea bateriilor LiFePO4.
V. Activarea/dezactivarea luminozității
Dacă nu se efectuează nicio acțiune într-o perioadă de 1 minut, ecranul se va stinge. Apăsați lung butonul "Curr." pentru a dezactiva iluminarea de fundal și pentru a o activa din nou cu orice acțiune.
